Група 11- 12. Креслення Тема. Розрізи та перерізи.



Поняття про переріз

Призначення перерізів. Будь-яке креслення призначене давати якнайповніше уявлення про форму зображеного на ньому предмета. Вам уже відомо, як на кресленнях зображують предмети за допомогою виглядів. Проте зустрічаються такі предмети або їх частини, форму яких важко визначити за кресленням тільки з допомогою виглядів. Іноді через наявність на поверхні предмета заглибини чи виступу виникає необхідність виконувати на кресленні додатковий вигляд, часто досить складний і малозрозумілий. Отже, крім виглядів на кресленнях бувають ще й інші зображення, які дають змогу краще виявляти форму предметів. До таких зображень належать перерізи.

Перерізи найчастіше застосовують для того, щоб показувати поперечну форму предметів (рукояток, гайкових ключів, слюсарних інструментів, деталей з прокату різного профілю) та форму отворів, заглибин, зрізів та вирізів на поверхнях округлих деталей тощо.

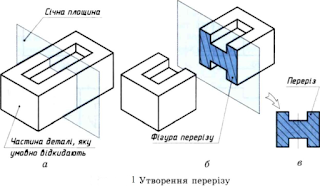

Утворення перерізу. Щоб одержати переріз, предмет умовно розрізають уявною площиною в тому місці, де необхідно виявити його форму. На рисунку 1, а показано наочне зображення предмета, умовно перерізаного допоміжною площиною А. Цю уявну площину називають січною. Щоб побачити фігуру перерізу, ту частину предмета, яка знаходиться перед січною площиною А, умовно відкидають. Внаслідок цього, як показано на рисунку 1, б, на уявній січній площині чітко видно фігуру утвореного перерізу.

Утворену умовно на січній площині фігуру суміщують з площиною креслення і накреслюють на ній зображення фігури, утвореної уявним перерізуванням предмета січною площиною, і називають перерізом. Як правило, фігуру перерізу креслять у тому ж масштабі, що й вигляд, до якого належить переріз (рис. 1, в).

На перерізі показують тільки те, що знаходиться в січній площині. Усе, що міститься перед цією площиною і поза нею, вважається уявно видаленим.

Види перерізів. Залежно від розміщення відносно вигляду зображеного на кресленні предмета переріз може бути винесеним або накладеним.

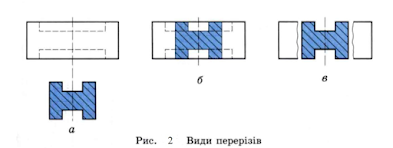

Винесений переріз розміщують поза контуром вигляду зображеного на кресленні предмета (рис. 2, а). Накладений переріз розміщують усередині контуру, тобто безпосередньо на вигляді зображеного на кресленні предмета (рис. 2, б).

Винесені перерізи розміщують на вільному місці поля креслення (рис. 2, а) або в розриві вигляду (рис. 2, в).

Під час виконання креслень перевагу слід віддавати винесеним перерізам, оскільки вони не обтяжують креслення зайвими лініями і значно зручніші для нанесення розмірів.



Поняття про розріз

Призначення розрізів. Багато предметів мають внутрішні порожнини, обриси яких на кресленнях можна показувати штриховими лініями. Проте кількість таких ліній залежно від складності форми предмета може бути значною, деякі з них можуть співпадати між собою або з контурними лініями. Внаслідок цього креслення стане малозрозумілим, воно не даватиме повного уявлення про форму зображеного на ньому предмета. Щоб якнайчіткіше показувати на кресленнях обриси внутрішніх контурів предметів, застосовують зображення, які називають розрізами.

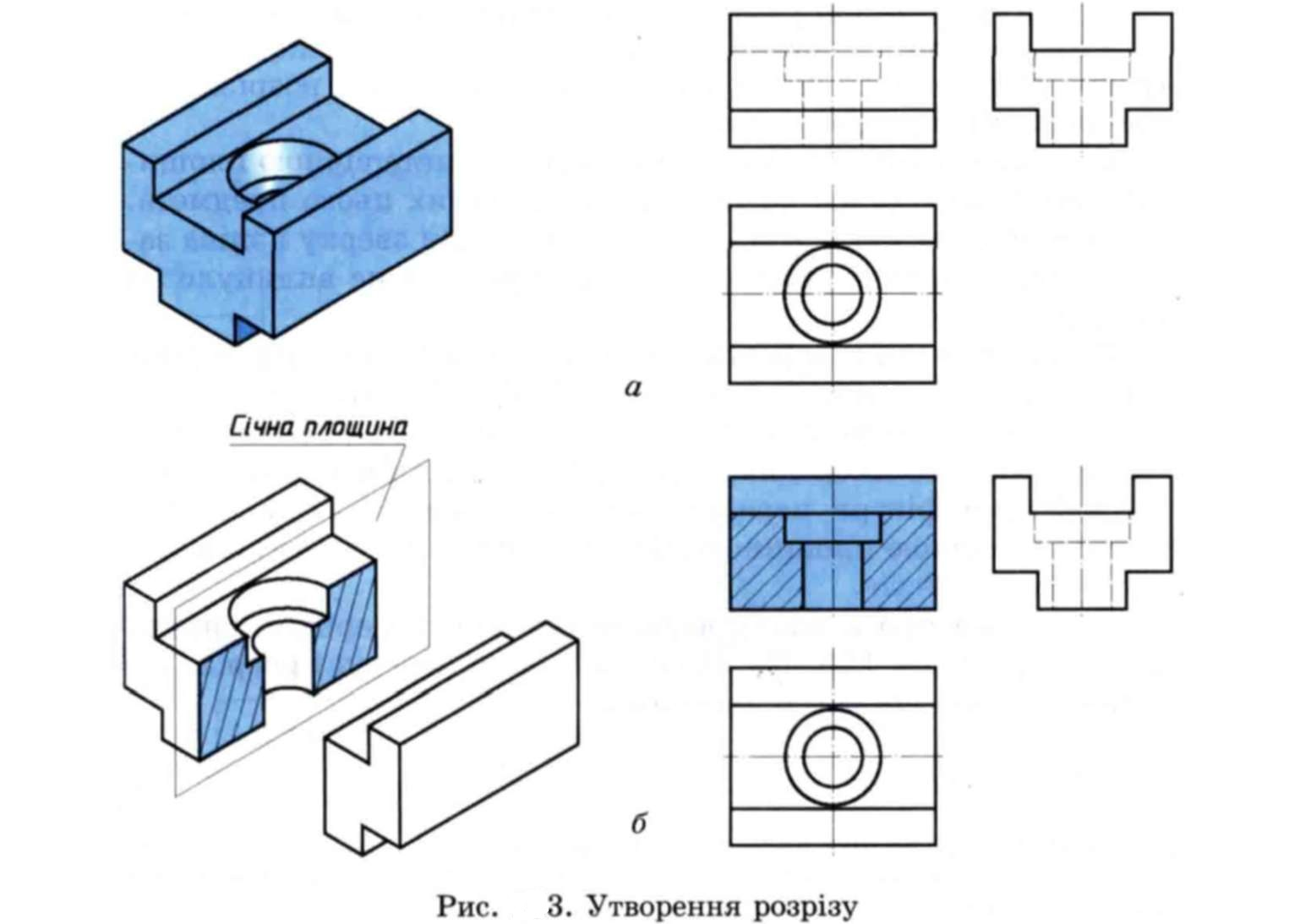

Утворення розрізу. На рисунку 3, а наведено три вигляди предмета: головний, зверху і зліва. Внутрішні контури показано на виглядах лініями невидимого контуру (штриховими). На рисунку 3, б показано зображення того самого предмета. Але на місці головного вигляду розміщено більш виразне зображення — на ньому невидимі контури наведено суцільними основними лініями. Це і є розріз. Він утворений так само, як і переріз — уявним розрізуванням предмета умовною січною площиною. Передню частину предмета умовно видалено. Частину предмета, яка знаходиться в січній площині, на розрізі виділено штриховкою.

Зверніть увагу на те, що зображення розрізу, суміщене з пло­щиною креслення, містить не тільки фігуру, одержану в січній площині, а й ті контури предмета, що знаходяться поза нею (рис. 3, б). Таким чином, слід вважати, що розріз - це зображення предмета, уявно розрізаного січною площиною. На розрізі зображують те, що утворюється в січній площині і поза нею.





Рис.4. Розріз предмета уздовж тонкої стінки



Відмінність між перерізом і розрізом. Утворення перерізів і розрізів відбувається однаково. Проте між ними є відмінність. Вона полягає у тому, що переріз являє собою тільки ту фігуру, яка безпосередньо знаходиться в січній площині. На розрізі крім фігури перерізу показують ще й те, що знаходиться за січною площиною. Ось чому слід пам'ятати, що розріз вміщує переріз.

Уявлення про вказану відмінність між перерізом і розрізом дає рисунок 5. На ньому показано переріз і розріз, утворені однією січною площиною.
